半导体制造长期被认为是工业体系中精度要求最高、工艺门槛最复杂的领域之一。
从光刻、晶圆制造到先进封装，每一个环节都建立在极高的材料控制与制造精度之上。这也使得3D打印在很长一段时间里，几乎被排除在这一体系之外——它更多被视为原型开发或辅助制造工具，而非核心生产工艺的一部分。
但这种情况正在发生变化。
一个来自产业链上游的信号正在被频繁提及：截至2025年底，ASML已在量产光刻设备中导入超过300个经过认证的3D打印零部件，覆盖金属与高分子多种工艺，并建立了全球首条面向半导体设备的增材制造供应体系。
*图片来源：新浪科技
当这一类高端设备龙头开始系统性引入增材制造工艺，一个更直接的问题随之出现——3D打印是否正在从“可选技术”，变为半导体制造体系中的“结构性组成部分”？3D打印究竟能为半导体行业解决什么问题？答案或许比很多人想象得更多。
随着AI芯片功耗持续攀升，下一代产品的热设计功耗（TDP）突破2000W已成为行业普遍预期。服务器机柜功率密度同步提高，当单机架功率超过20kW后，传统风冷散热方案的边界开始显现。数据中心冷却系统的能耗占比也在上升，部分场景已达到总能耗的约35%。换热效率与能源消耗之间的矛盾，使散热系统逐渐成为算力基础设施中的关键制约因素。
散热需求的升级，直接推动制造方式发生变化。复杂结构散热器、异形流道液冷板等部件在传统工艺中制造难度高、成本约束明显。增材制造则通过一体化成型的方式重构了实现路径，在提升设计自由度的同时降低加工限制。
以铜及铜合金等高导热材料为例，3D打印成型后可直接应用于高功率芯片散热模块。今年3月TCT亚洲展上，多家企业集中展示相关解决方案，散热类应用的关注度甚至超过设备本身，成为现场讨论的核心方向之一。

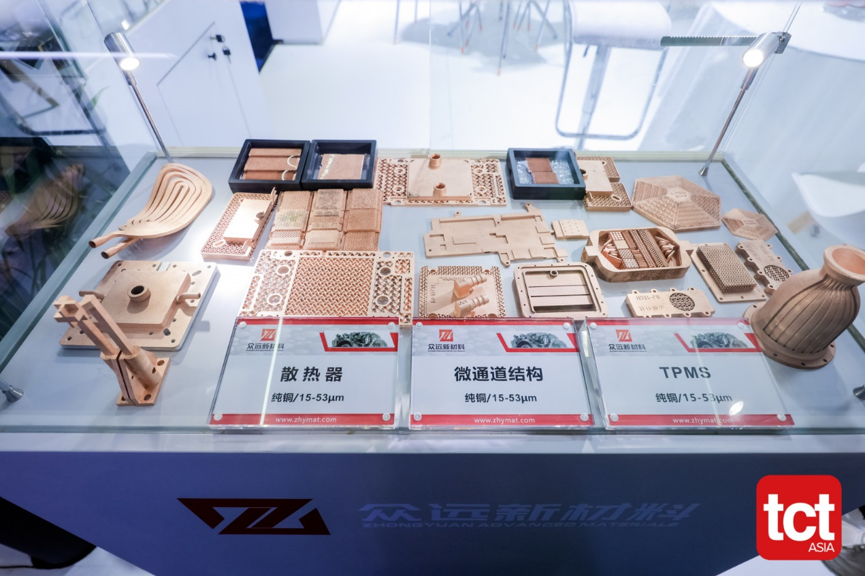

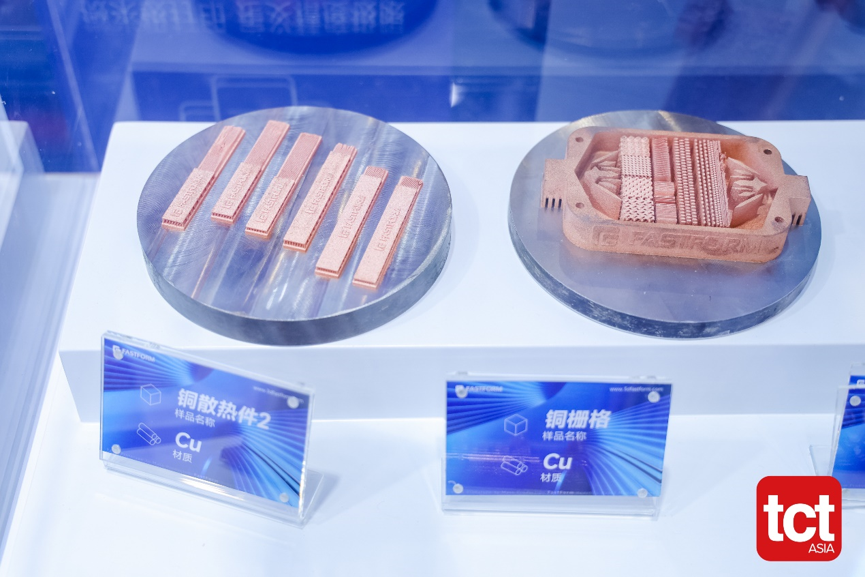

*TCT Asia 2026展会现场，宁波众远展出的部分相关产品

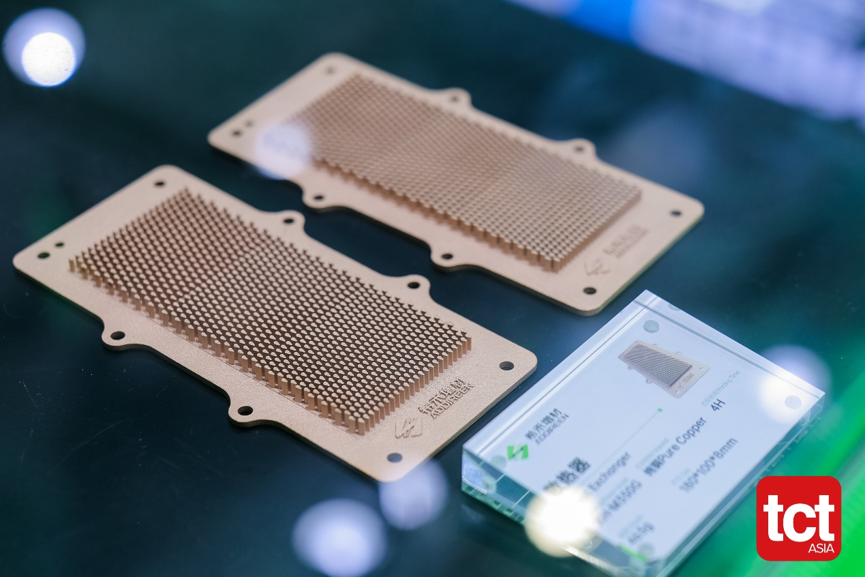

*TCT Asia 2026展会现场，希禾增材展出的散热器

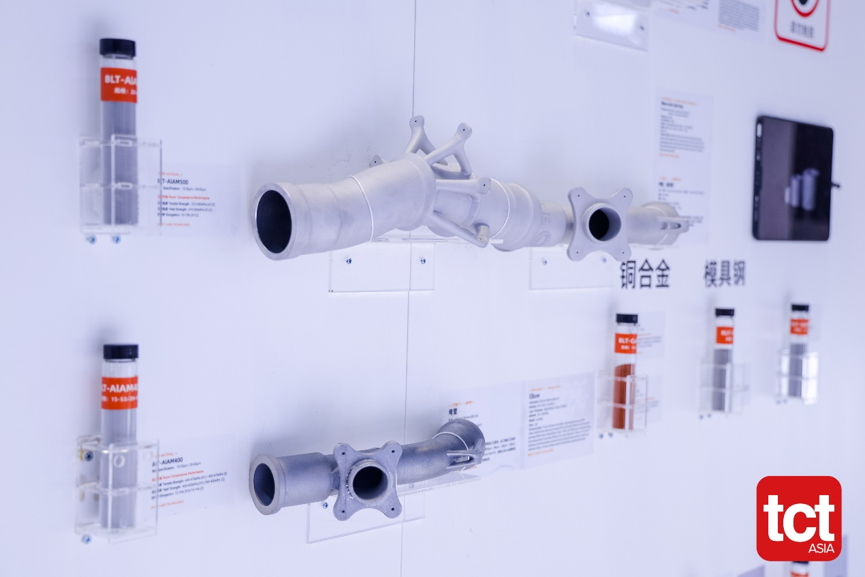

*TCT Asia 2026展会现场，铂力特展出的部分相关展品
*TCT Asia 2026展会现场，美光速造展出的部分相关展品
除热管理领域外，3D打印正在进一步向半导体设备制造环节渗透。晶圆搬运机器人结构件、静电卡盘以及沉积设备关键部件，对材料性能、结构复杂度与尺寸精度均提出较高要求，这类零部件长期依赖多工序加工与组装完成。
陶瓷3D打印在这一方向上率先体现出应用潜力。氮化铝、氧化铝等先进陶瓷兼具优异的机械性能、电绝缘性能和热稳定性，而3D打印能够实现复杂结构的一体化制造，减少组装误差，提高整体可靠性。目前，部分陶瓷半导体零部件已进入批量化生产阶段。

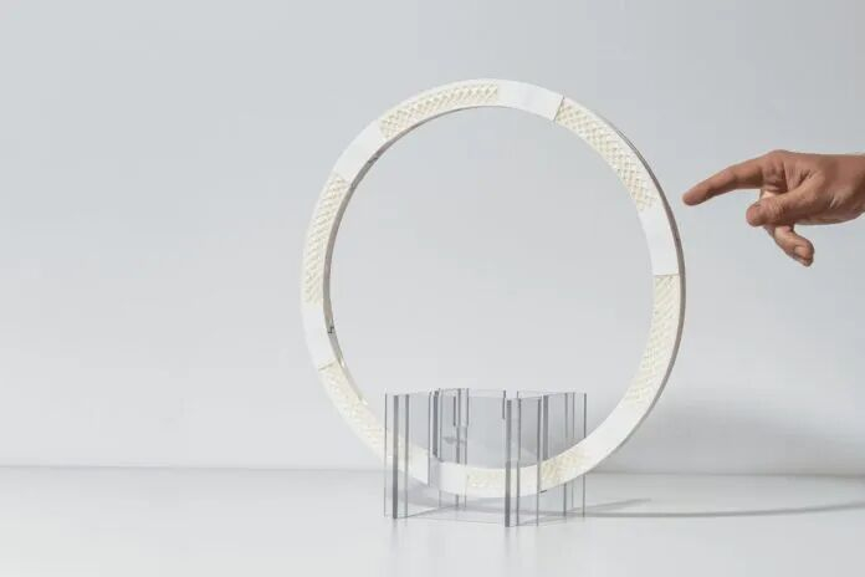

*Lithoz公司陶瓷3D打印的原子层沉积环。图片来源：3D打印技术参考
冷喷涂3D打印技术也开始进入半导体材料制备体系，并在溅射靶材制造中展现应用价值。其在材料纯度与致密度方面的优势，使其逐步具备进入高端制程环节的条件。
在更微观尺度上，微型3D打印正在解决芯片测试环节的关键限制。传统探针测试在40μm以下间距条件下难以稳定实现，而Exaddon等企业的微纳3D打印技术已将结构精度提升至20μm以内，不仅显著提高探针密度，也进一步提升了测试效率与一致性。

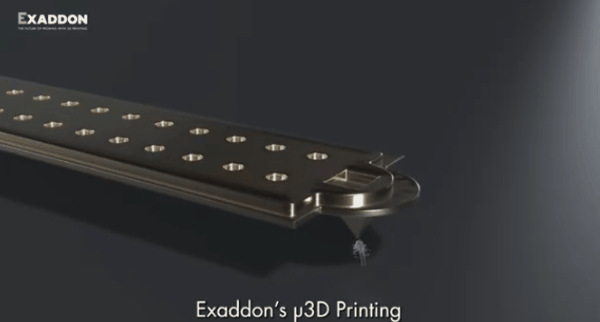

*Exaddon微型3D打印技术制造的探针阵列。图片来源：3D打印技术参考
从散热结构，到设备零部件，再到微尺度制造，3D打印在半导体产业链中的切入点正在不断下探，并逐步形成跨层级的应用覆盖。
在全球经济环境仍充满不确定性的背景下，半导体龙头企业的资本投入依然保持高位运行。
据韩国企业数据研究所CEO Score发布的2025年企业数据，三星电子在设施建设和研发上的总投资额约为90万亿韩元，其中研发支出达到37.74万亿韩元，高于英伟达的26.33万亿韩元。台积电总投资69.41万亿韩元，英特尔40.45万亿韩元，SK海力士35.05万亿韩元，英伟达以34.94万亿韩元位列第五。
*图片来源：三星半导体官网
持续高强度的投入，反映出行业对AI算力需求与HBM（高带宽存储）所驱动的半导体周期的普遍预期。在这一轮竞争中，制造能力与工艺迭代速度正在成为决定企业位置的关键变量。
竞争焦点也因此从单一产能扩张，进一步转向先进制造体系的系统能力构建。在材料、设备与工艺协同升级的过程中，能够提升结构自由度与制造效率的新工艺路径，正在被重新评估。
3D打印作为其中一类增材制造技术，也逐渐进入这一体系的观察视野，并在设备零部件与工艺验证环节中获得更多关注。
10月14日-16日，TCT深圳展将在深圳国际会展中心（宝安）15号馆举行。本届展会规模较去年实现翻倍增长，展出面积达20,000平方米，汇聚250余家展商，预计吸引超过25,000名专业观众到场。
随着AI服务器、高性能芯片、新能源汽车等行业对散热性能提出更高要求，3D打印在复杂流道、轻量化热交换结构等方向的应用正成为新的增长机会。
同期举办的“热管理与电子制造论坛”，将围绕高性能散热结构设计、先进材料应用以及增材制造在电子与半导体产业中的落地路径展开讨论，为行业提供更具实践参考价值的技术视角。
或许对于很多人而言，3D打印进入半导体产业链仍是一个新鲜话题。但从ASML建立供应链，到散热、设备零部件和微纳制造等应用不断成熟，一个趋势已经越来越清晰：3D打印正在从制造业的“补充技术”，逐步成为先进制造体系中的重要组成部分。
